La rettifica dei bordi dei wafer è un'importante fase di lavorazione per il controllo della forma e delle condizioni superficiali dell'area periferica di un wafer semiconduttore. A differenza della rettifica superficiale, che rimuove il materiale dalla superficie del wafer, la rettifica dei bordi si concentra sulla circonferenza del wafer, dove la geometria del bordo, la scheggiatura e la qualità della superficie devono essere attentamente controllate.
Il processo utilizza strumenti di macinazione idonei per rimuovere una quantità controllata di materiale dal bordo del wafer e formare il profilo richiesto. La scelta della mola, del materiale del wafer, della geometria del bordo, dei parametri di lavorazione e dell'attrezzatura influiscono tutti sul risultato finale.
La rettifica dei bordi dei wafer è un processo di lavorazione utilizzato per rimuovere e modellare il materiale attorno al bordo esterno di un wafer semiconduttore. Il processo può essere applicato al perimetro del wafer e alle aree di transizione vicino al bordo, a seconda della geometria del wafer richiesta.
Durante la lavorazione del wafer, il bordo è esposto a forze meccaniche diverse da quelle agenti sulla superficie centrale del wafer. Un bordo formato in modo errato o danneggiato può contenere scheggiature, transizioni nette o difetti locali. La molatura dei bordi fornisce una rimozione controllata del materiale per produrre un profilo del bordo e una condizione della superficie più coerenti.
La molatura dei bordi dei wafer è correlata a diversi termini, tra cui lavorazione dei bordi dei wafer, profilatura dei bordi dei wafer e smussatura dei bordi dei wafer. Questi termini descrivono operazioni correlate, ma non devono essere sempre trattati come sinonimi esatti.
Per una spiegazione più ampia sulla macinazione dei wafer e sul suo ruolo nella lavorazione dei semiconduttori, vedere macinazione dei wafer semiconduttori . La rettifica dei bordi differisce dalla rettifica superficiale convenzionale dei wafer poiché l'obiettivo della lavorazione è concentrato attorno al perimetro del wafer anziché sulla superficie principale del wafer.
Il bordo di un wafer semiconduttore richiede geometria e qualità della superficie controllate perché è più vulnerabile ai danni meccanici rispetto a una superficie centrale ampia e piatta. La rettifica dei bordi dei wafer aiuta i produttori a gestire questi requisiti durante la lavorazione dei wafer.
Il bordo del wafer può essere vulnerabile alla scheggiatura durante la manipolazione e la successiva lavorazione. La molatura rimuove il materiale irregolare o danneggiato e produce una condizione del bordo più controllata.
L’obiettivo non è semplicemente rimuovere quanto più materiale possibile. Una macinazione eccessiva può introdurre ulteriore stress meccanico o rimozione non necessaria di materiale. Un processo di rettifica adeguato deve quindi bilanciare l'efficienza di asportazione con la qualità del bordo.
La forma del bordo del wafer influenza il modo in cui il wafer passa dalla superficie principale al perimetro esterno. La molatura dei bordi può essere utilizzata per creare un profilo definito in base ai requisiti del wafer e delle apparecchiature di lavorazione.
La geometria coerente è particolarmente importante quando i wafer devono passare attraverso più fasi di manipolazione e lavorazione. Le variazioni nella forma dei bordi possono rendere meno coerente la movimentazione o l'ispezione a valle.
Un processo di rettifica controllato può ridurre le irregolarità sul perimetro del wafer e produrre una superficie del bordo più uniforme. La qualità finale dipende dalla mola, dalla grana abrasiva, dai parametri di lavorazione, dal materiale del wafer e dalle condizioni dell'utensile.
Per questo motivo la molatura dei bordi deve essere considerata un’operazione di lavorazione meccanica di precisione controllata e non una semplice fase di asportazione di materiale.
L'esatta area di lavorazione dipende dalla geometria del wafer e dal profilo del bordo richiesto. In generale la lavorazione si concentra sulla circonferenza esterna e sulle zone ad essa immediatamente adiacenti.
| Zona di lavorazione | Scopo tipico |
|---|---|
| Bordo esterno del wafer | Rimuovere il materiale irregolare e controllare il profilo del bordo |
| Bordo smussato | Forma o perfeziona la transizione tra le superfici dei wafer |
| Area di transizione del bordo | Mantenere una transizione controllata tra la superficie principale e il perimetro |
La superficie centrale del wafer normalmente non è l'obiettivo principale di un'operazione di molatura dei bordi. Questa distinzione è importante quando si seleziona l'utensile di macinazione appropriato e si definiscono i parametri di lavorazione.
I requisiti di lavorazione possono variare anche in base al materiale del wafer. Il silicio e il SiC, ad esempio, hanno caratteristiche meccaniche diverse, per cui le condizioni di macinazione non possono essere trasferite automaticamente da un materiale all'altro.
La molatura dei bordi dei wafer e la smussatura dei bordi dei wafer sono strettamente correlate, ma descrivono aspetti diversi della lavorazione dei bordi.
La molatura dei bordi si riferisce più in generale all'operazione di molatura eseguita attorno al perimetro del wafer. L'obiettivo può includere la rimozione del materiale, la modellatura dei bordi, il miglioramento della superficie e il controllo del profilo.
Lo smusso si riferisce più specificamente alla creazione o al perfezionamento di una transizione smussata tra due superfici. Nella lavorazione dei wafer, ciò può comportare la formazione di un bordo angolato definito anziché lasciare un angolo acuto.
Le due operazioni possono quindi sovrapporsi. Una mola può essere utilizzata per eseguire la lavorazione necessaria per creare un bordo del wafer smussato, ma non tutte le operazioni di rettifica dei bordi dovrebbero essere descritte solo come smussatura.
Questa distinzione è utile quando si discutono i requisiti degli utensili di rettifica. Se il requisito principale è uno specifico profilo del bordo, la geometria della ruota e il controllo dimensionale diventano particolarmente importanti. Se il requisito principale è la rimozione di danni ai bordi o di materiale irregolare, la qualità della superficie e la rimozione controllata del materiale potrebbero ricevere maggiore attenzione.
Le mole forniscono l'azione abrasiva necessaria per rimuovere il materiale dal bordo del wafer. Per le applicazioni dei semiconduttori, la ruota deve fornire un taglio controllato pur mantenendo un'adeguata qualità dimensionale e superficiale.
L'abrasivo diamantato è comunemente usato per applicazioni impegnative di rettifica di semiconduttori perché l'abrasivo può lavorare efficacemente materiali duri. Tuttavia, il tipo di abrasivo da solo non determina le prestazioni di una mola per bordi.
Diverse caratteristiche della mola influiscono sul risultato della lavorazione.
La dimensione della grana influenza l'equilibrio tra rimozione del materiale e finitura superficiale. Un abrasivo relativamente grossolano può supportare una maggiore rimozione del materiale, mentre condizioni di abrasione più fine sono generalmente più adatte quando la qualità della superficie e la finitura controllata diventano più importanti.
La grana appropriata dipende quindi dalla fase di lavorazione, dal materiale del wafer, dalla geometria del bordo richiesta e dai requisiti della superficie.
La struttura della mola influenza il modo in cui i grani abrasivi interagiscono con il pezzo in lavorazione e il modo in cui i detriti di levigatura vengono rimossi dall'area di contatto. Una struttura adeguata può aiutare a mantenere condizioni di macinazione stabili e ridurre i problemi causati da un carico eccessivo.
La struttura della mola dovrebbe essere considerata insieme alla grana abrasiva e alle effettive condizioni di lavorazione piuttosto che selezionata in modo indipendente.
La molatura dei bordi spesso richiede che la mola interagisca con una porzione relativamente piccola e specifica del wafer. La geometria della ruota deve quindi corrispondere al profilo del bordo richiesto.
Quando il profilo target è strettamente controllato, anche piccole differenze nella geometria della mola o nelle condizioni dell'utensile possono influenzare la forma del tagliente risultante.

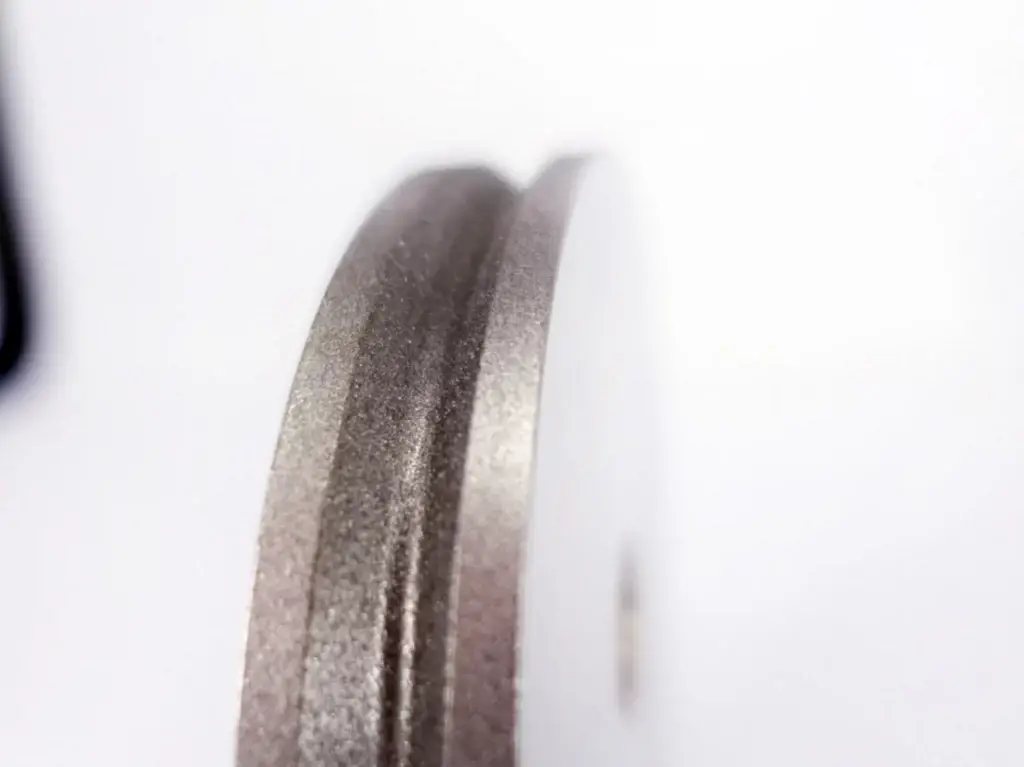

Per una discussione più ampia sulla selezione delle mole per applicazioni di wafer a semiconduttore, fare riferimento a Come scegliere una mola per la lavorazione di wafer a semiconduttore .
Diverse condizioni di processo possono influenzare la consistenza della rettifica dei bordi dei wafer:
Questi fattori sono interconnessi. La modifica di un parametro può influire sul carico applicato sulla ruota e sulla qualità del bordo lavorato. Per questo motivo, la molatura dei bordi dei wafer dovrebbe essere controllata come un processo completo anziché regolando un singolo parametro isolatamente.
Il miglioramento della qualità della molatura dei bordi inizia con l'adattamento dello strumento di molatura alle effettive esigenze di lavorazione dei wafer.
Innanzitutto, è necessario identificare il materiale del wafer prima di selezionare l'abrasivo e la dimensione della grana. Una condizione di macinazione adatta per un materiale wafer potrebbe non produrre lo stesso risultato su un altro materiale.
In secondo luogo, il profilo del bordo richiesto dovrebbe essere chiaramente definito. La mola deve fornire la geometria di contatto adeguata in modo che il profilo richiesto possa essere prodotto in modo coerente.
In terzo luogo, i parametri di macinazione dovrebbero essere controllati in base ai requisiti di rimozione del materiale e all’obiettivo di qualità della superficie. Una profondità di rettifica o una velocità di avanzamento eccessive possono aumentare la forza di rettifica e possono contribuire alla formazione di difetti sui bordi, mentre condizioni eccessivamente conservatrici possono ridurre l'efficienza della lavorazione.
In quarto luogo, le condizioni delle ruote dovrebbero essere monitorate durante la produzione. Poiché la superficie abrasiva cambia con l’uso, possono cambiare anche il comportamento di taglio e la rimozione del materiale. L'ispezione regolare aiuta a mantenere condizioni di lavorazione più coerenti.
Infine, il bordo finito dovrebbe essere ispezionato rispetto alla geometria richiesta e alle condizioni della superficie. L'ispezione dimensionale e l'ispezione superficiale possono aiutare a identificare i cambiamenti di processo prima che si trasformino in problemi di produzione più ampi.
Per ulteriori informazioni sui difetti dei wafer legati alla rettifica, l'articolo sui danni superficiali durante la rettifica dei wafer spiega come la forza di rettifica, le condizioni abrasive, l'usura degli utensili e i parametri di processo possono influenzare la qualità della superficie dei wafer.
La selezione della mola dovrebbe iniziare con i requisiti di lavorazione piuttosto che con le sole specifiche della mola.
| Fattore di selezione | Cosa dovrebbe essere considerato |
|---|---|
| Materiale wafer | Durezza, fragilità e caratteristiche di macinazione del wafer |
| Geometria del bordo | Smusso, profilo, dimensioni e area di contatto richiesti |
| Requisito di superficie | Finitura del bordo richiesta e livello accettabile di difetti superficiali |
| Condizioni di lavorazione | Velocità di rettifica, velocità di avanzamento, profondità di rettifica e capacità dell'attrezzatura |
Per la rettifica dei bordi dei wafer di silicio, la mola deve garantire una rimozione stabile del materiale senza aumentare inutilmente i danni ai bordi. Per i materiali più duri come il SiC, l'utensile di rettifica e le condizioni di processo richiedono maggiore attenzione perché il materiale richiede maggiori esigenze di lavorazione abrasiva.
Anche la fase di macinazione è importante. Un processo incentrato sulla rimozione di materiale maggiore può richiedere condizioni abrasive diverse rispetto a un'operazione di finitura in cui la qualità della superficie del bordo e il controllo dimensionale sono la priorità.
In pratica, la scelta della ruota dovrebbe quindi considerare insieme il materiale del wafer, il profilo del bordo target, l'attrezzatura di lavorazione e i requisiti di qualità.
Il materiale del wafer ha un'influenza diretta sul comportamento di macinazione. Il silicio e il carburo di silicio non rispondono in modo identico alla lavorazione abrasiva, anche quando viene utilizzato lo stesso metodo di rettifica generale.
Il SiC ha un'elevata durezza e caratteristiche di fragilità, che possono rendere più impegnativa la rimozione del materiale e aumentare la necessità di condizioni di macinazione controllate. La selezione dell'utensile, la grana abrasiva, la profondità di rettifica, la velocità di avanzamento e le condizioni della mola richiedono tutti un'attenta considerazione.
Ciò è coerente con le sfide discusse nella macinazione dei wafer SiC , dove la durezza del materiale, la fragilità, l'usura degli utensili e i danni superficiali sono importanti fattori di processo.
Il punto importante è che la rettifica dei bordi dei wafer non deve essere trattata come un processo universale con una serie di parametri fissi. Prima di definire le condizioni di rettifica è necessario considerare le proprietà del materiale e i requisiti dei bordi.
La geometria del bordo determina il modo in cui la mola entra in contatto con il wafer. Una semplice operazione di rimozione del bordo e uno smusso definito con precisione possono richiedere geometrie di mola e condizioni di processo diverse.
La ruota deve fornire un contatto sufficiente con l'area target evitando contatti inutili con le superfici adiacenti del wafer. Ciò diventa particolarmente importante quando il profilo del bordo ha requisiti dimensionali ristretti.
Anche la geometria delle ruote dovrebbe rimanere stabile durante la produzione. Cambiamenti dovuti all'usura possono alterare gradualmente il profilo lavorato anche mantenendo invariate le impostazioni della macchina.
Per questo motivo, quando scelgono una soluzione di rettifica, i produttori dovrebbero valutare sia la geometria iniziale della mola sia il comportamento della mola durante tutta la sua vita utile.
Prima di iniziare la produzione, è necessario definire chiaramente alcuni requisiti di base:
Requisiti chiari facilitano la scelta della mola adatta e la creazione di condizioni di lavorazione stabili. Forniscono inoltre una base per identificare se un cambiamento nella qualità del bordo deriva dall'utensile, dai parametri, dal materiale o dall'attrezzatura.
La rettifica dei bordi dei wafer è un processo di rettifica di precisione che rimuove e modella il materiale attorno al bordo esterno di un wafer semiconduttore. Viene utilizzato per controllare la geometria del bordo, le condizioni della superficie e la transizione tra la superficie del wafer e il perimetro.
Il bordo del wafer è più suscettibile alle irregolarità e ai danni meccanici rispetto alla superficie centrale del wafer. La molatura dei bordi aiuta a produrre un profilo del bordo controllato e condizioni superficiali più coerenti per la successiva lavorazione e manipolazione dei wafer.
La molatura del bordo del wafer descrive l'operazione di rettifica più ampia attorno al perimetro del wafer, mentre la smussatura si riferisce specificamente alla formazione o alla rifinitura di un bordo smussato. La smussatura può quindi essere un'applicazione della molatura dei bordi dei wafer.
La mola appropriata dipende dal materiale del wafer, dalla geometria del bordo, dai requisiti di qualità della superficie, dall'attrezzatura e dalle condizioni di lavorazione. Gli utensili di molatura diamantati possono essere utilizzati per applicazioni impegnative su wafer semiconduttori, ma la grana abrasiva, la geometria della ruota e altre specifiche devono essere adattate al processo reale.
La rettifica dei bordi del wafer si concentra su un'area piccola rispetto alla superficie principale del wafer, ma importante per la geometria del wafer e la consistenza della lavorazione. Il processo può rimuovere materiale dai bordi irregolari, formare profili controllati, rifinire le aree smussate e migliorare le condizioni della superficie dei bordi.
Il successo della rettifica dei bordi non dipende solo dalla mola stessa. Il materiale del wafer, la geometria del bordo, la grana abrasiva, la struttura della mola, i parametri di rettifica, la compatibilità dell'attrezzatura e le condizioni dell'utensile influenzano tutti il risultato finale.
Per i produttori di wafer semiconduttori, definire prima i requisiti di lavorazione dei bordi e poi adattare lo strumento di rettifica e le condizioni di processo a tali requisiti fornisce una base pratica per la rettifica dei bordi dei wafer stabile e ripetibile.
